Reservoire und STPW Chapf Windisch

Stufen Pumpwerk und Reservoir Chapf, Windisch Das Projekt umfasst die Erstellung eines Stufenpumpwerks sowie eines Reservoirs in Windisch (Chapf). Die Anlage besteht aus zwei Brauchwasserkammern mit einem Nutzvolumen von jeweils 1'350 m³ sowie einer Löschwasserreserve von 150 m³. Die Auslegung erfolgt gemäss den geltenden Richtlinien für die Wasserversorgung, insbesondere im Hinblick auf Versorgungssicherheit, Löschschutz und Redundanz. Die beiden Kammern dienen primär der Speicherung und Verteilung von Brauchwasser, während das integrierte Löschvolumen für den Brandschutz vor Ort vorgehalten wird. Das zugehörige Stufenpumpwerk gewährleistet die Förderung des Wassers in höher gelegene Versorgungszonen und sichert einen konstanten Versorgungsdruck auch bei unterschiedlichen Verbrauchssituationen.

Grundwasserpumpwerk (GWPW) Schachen II, Windisch

Das Grundwasserpumpwerk Schachen II ist ein gemeinsames Bauwerk der Wasserversorgungen der Gemeinden Windisch und Gebenstorf. Es wurde in den Jahren 1972 bis 1974 erstellt. Das Pumpwerk befindet sich im Auwald Schachen in Windisch. Eigentumsverhältnisse und Nutzung sind zwischen den Gemeinden aufgeteilt: Das GWPW Schachen II gehört zu 2/3 der Gemeinde Windisch und zu 1/3 der Gemeinde Gebenstorf. Die Anlage verfügt insgesamt über drei Tauchmotorpumpen: 2 Tauchmotorpumpen der Gemeinde Windisch mit einer Förderleistung von je 4’110 l/min 1 Tauchmotorpumpe der Gemeinde Gebenstorf ebenfalls mit einer Förderleistung von 4’110 l/min Der Grundwasserspiegel schwankt zwischen: 326.0 m ü. M. bei Niedrigwasser 331.5 m ü. M. bei Hochwasser Im Durchschnitt liegt der Grundwasserspiegel bei rund 328.0 m ü. M.

IST-Zustand

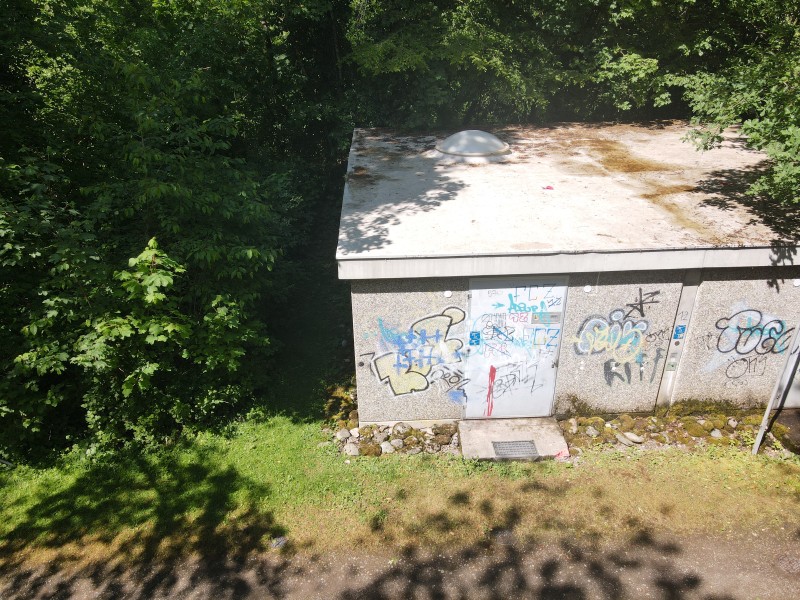

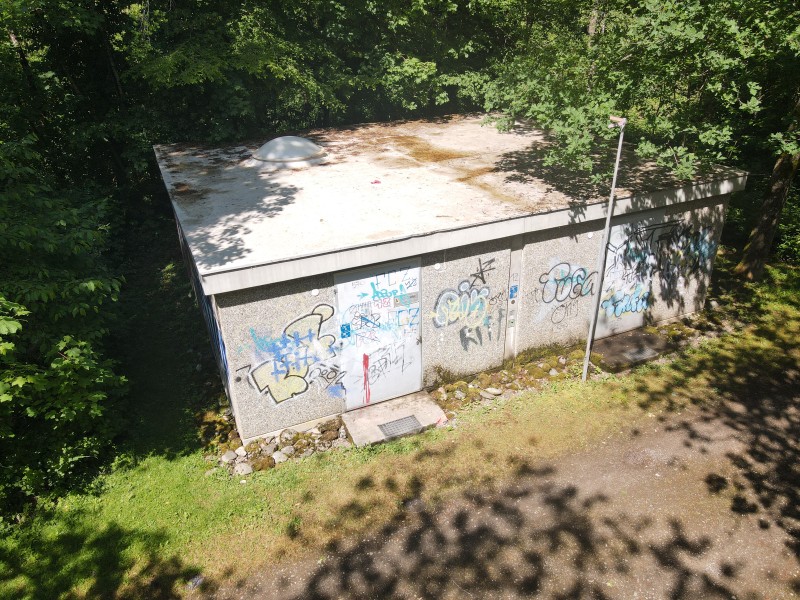

Das Grundwasserpumpwerk (GWPW) Schachen ll ist ein gemeinsames Bauwerk der Wasserversorgung (WV) Windisch und WV Gebenstorf und wurde 1972 bis 1974 erstellt. Beide WV haben Handlungsbedarf bezüglich der Wasserbeschaf-fung im GWPW Schachen ll. Zur Sicherstellung der Versorgungssicherheit ist je eine zusätzliche Unterwasserpumpe nötig, was aus Platzgründen nur durch den Bau eines zusätzlichen Brunnens machbar ist. Eine Zustandsaufnahme des beste-henden Brunnens zeigte, dass sich dieser in einem guten Zustand befindet und in das zukünftige Konzept integriert werden kann. Das bestehende Gebäude des GWPW Schachen ll sowie der integrierten Tra-fostation besteht aus einer Wanne aus Ortsbeton und darüber gestellten Fertig-bauelementen aus Beton. Der Pumpwerkraum ist schon heute deutlich zu klein, zusätzliche Installationen sind nicht möglich. Die Installationen sind teilweise veral-tet und weisen einige Mängel auf. Der Zustand des Vertikalfilterbrunnens wurde untersucht und als gut befunden. Seine Weiterverwendung kann für das neue Kon-zept berücksichtigt werden.

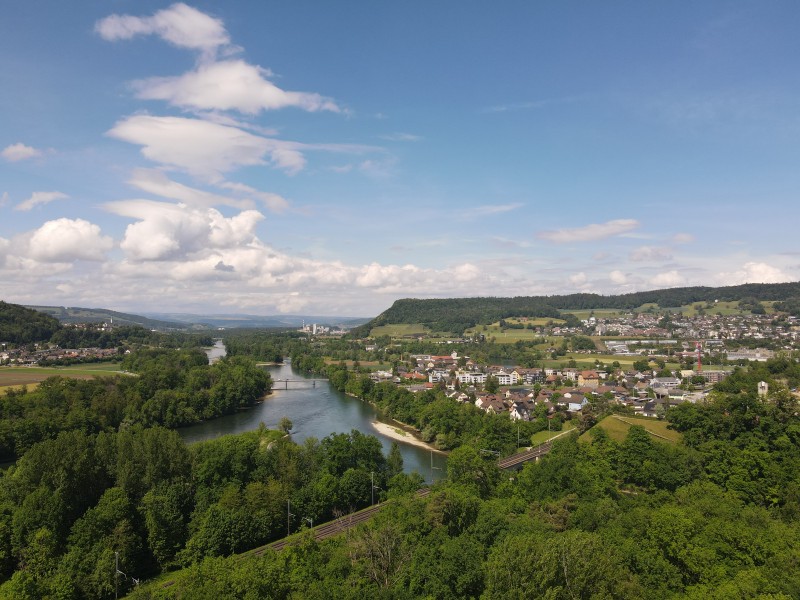

Wasserschloss

Die Reuss mündet bei Windisch in die Aare. Kurz danach fliesst weiter nördlich auch die Limmat in die Aare. Darum nennt man dieses Gebiet „Wasserschloss der Schweiz“ – ein ziemlich treffender Name, als hätte jemand bei der Flussplanung großzügig auf „Merge“ geklickt. Für das GWPW Schachen II ist das hydrologisch relevant, weil das Grundwasser im Schachen stark von den Wasserständen von Aare und Reuss beeinflusst wird. Bei Hochwasser steigen die Pegel der Flüsse an, was den Grundwasserspiegel im Pumpwerkbereich ebenfalls anheben kann. Das erklärt auch Schwankungen wie: Niedrigwasser: ca. 326.0 m ü. M. Hochwasser: ca. 331.5 m ü. M. Das Pumpwerk liegt also in einem hydrologisch sensiblen Bereich direkt im Einflussbereich der beiden Flüsse.
